Collecteur de joules
- Porteur du projet : Miguel & Marion
- Licence : Creative Commons-by-sa-3.0
- Fichiers socle : Fichier vectoriel .DXF pour cp 5mm
- Fichiers photophore : Fichier vectoriel .DXF pour papier 120g
- Durée : 3h
Projet

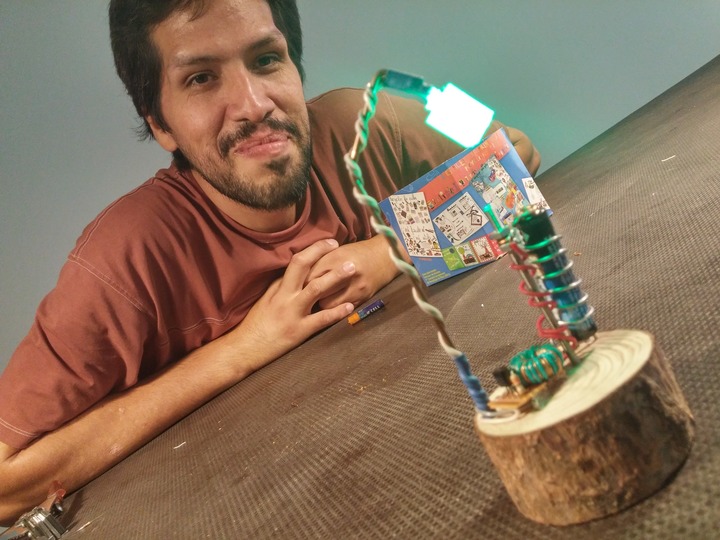

Venez créer de petits dispositifs électroniques pour récupérer et exploiter les dernières quantités d’énergie dans les piles usagés afin de réaliser sa petite installation lumineuse.

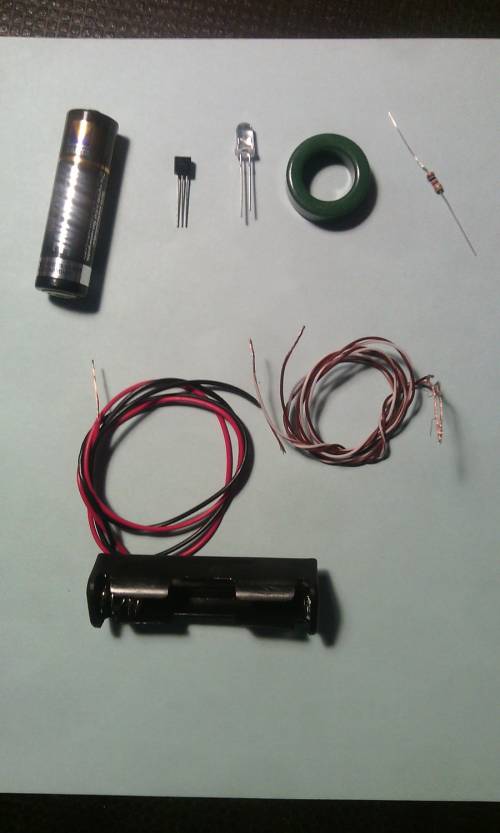

Matériel
- 1 Toroïd - 22X14X8mm Fer Noyau Toroid Ferrite Core Inducteur Aimant Tore Anneaux Vert
- Cable
- 1 Transistor - Npn 2N4401 40 Volts
- 1 Résistance 1K
- 1 led
- 1 porte pile
- 1 Piles usagées 1,5V
- 1 bouton - on/off
- Bobine étain
- Papier
- Colle (pistolet à colle)
Outils
- Fer à souder
- Éponge
- Découpe laser
- Pistolet à colle
Tutoriel/Déroulé

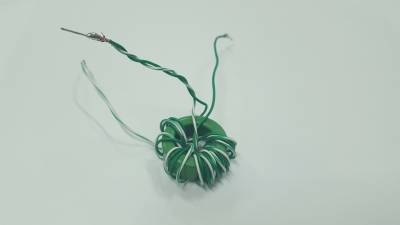

1. Bobinage du toroïd, entre 6 et 10 tours sont possible pour donner plus d’intensité lumineuse

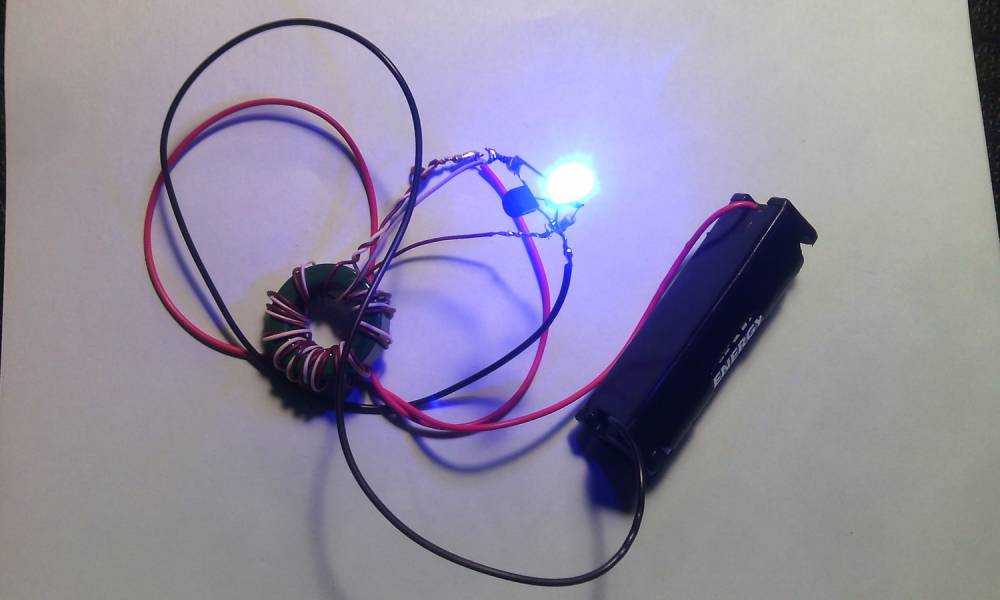

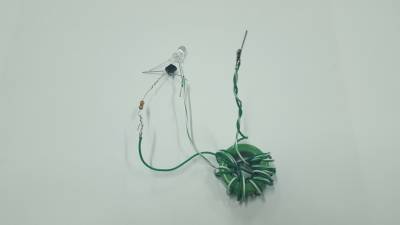

2. Assemblage du toroïd bobiné avec la résistance, le transistor et la led

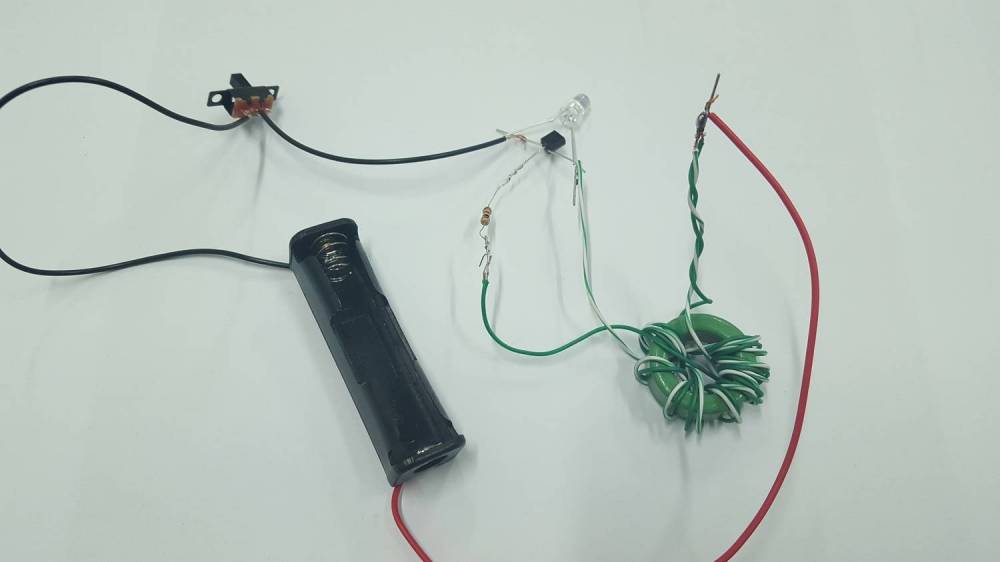

3. Assemblage du toroïd bobiné, de la résistance, du transistor, de la led avec le porte pile et le bouton

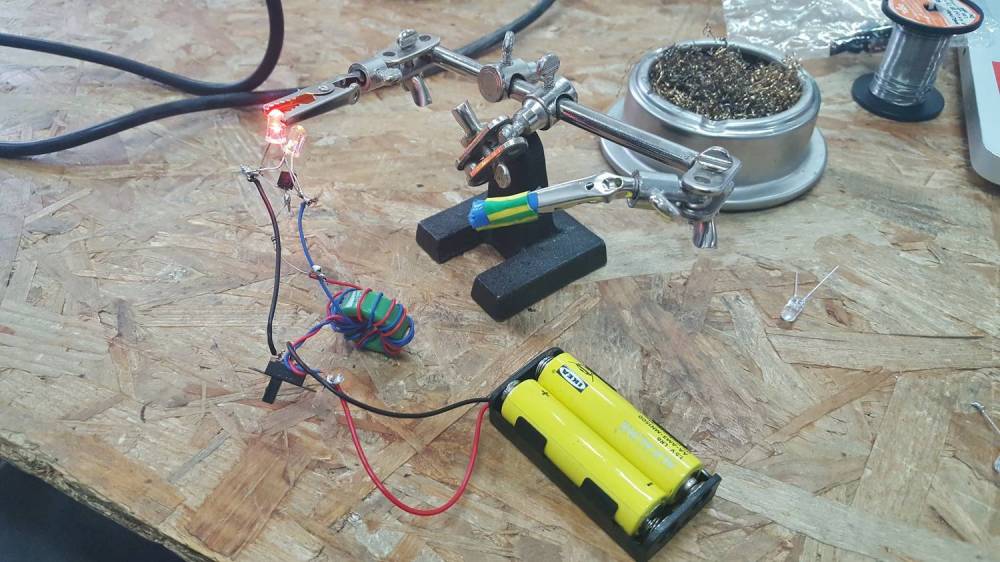

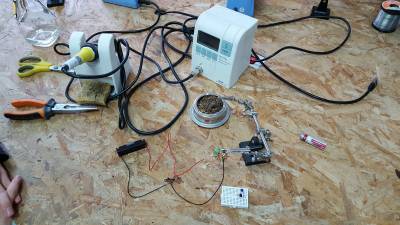

4. Soudure de l’ensemble des éléments

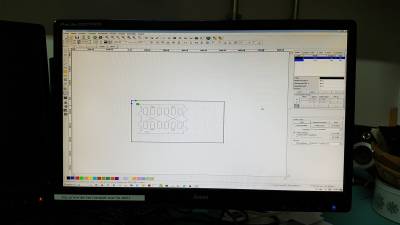

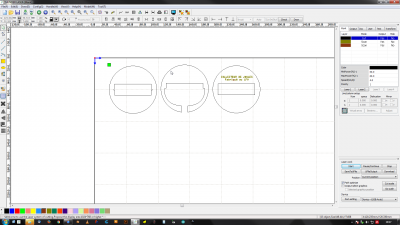

5. Programmation de la découpe laser des fichiers du socle dan du CP 5mm sur le logiciel RDWorks
- Vitesse 4m/s Power 60%
- Fichiers : Fichier vectoriel du socle .DXF pour cp 5mm

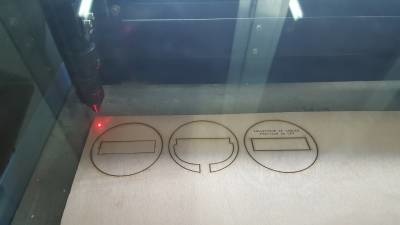

6. Découpe des éléments en bois avec la découpe laser

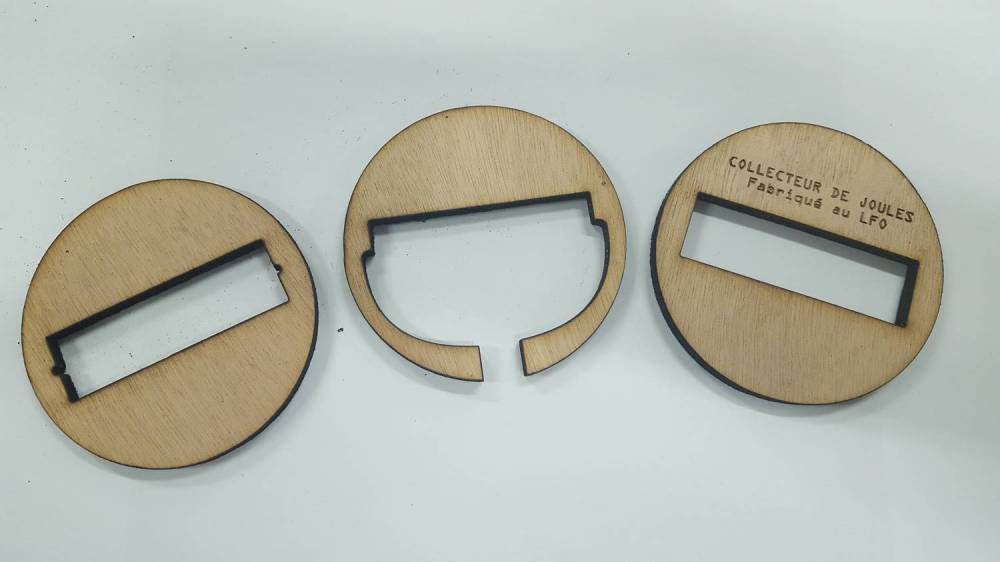

7. Les différents éléments du socle du collecteur de joules
8. Encollage du socle avec le pistolet à colle

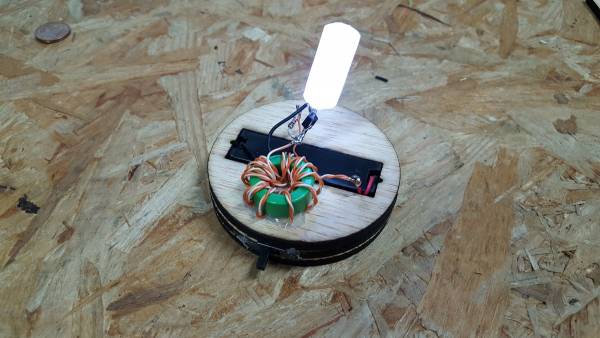

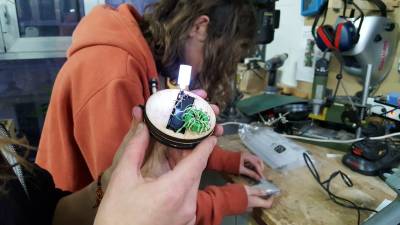

9. Assemblage du socle et du collecteur de joules
11. Programmation de la découpe laser de fichier du photophore dans du papier 120g sur le logiciel RDWorks
- Dot : Vitesse 50m/s Power 40%
- Cut : Vitesse 300m/s Power 20%

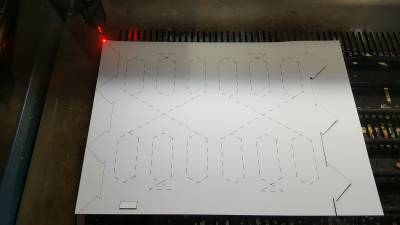

11. Découpe du photophore dans du papier de 120g avec la découpe laser

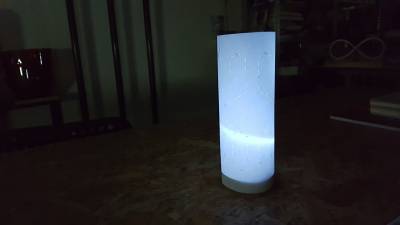

11. Mise en lumière
Photos
Ressources
