• Porteur du projet : Migüel l_imposteur
• Date : 28/11/2017/ - …
• Licence : CC-by-sa-3.0
• Description : synthé avec CD4093
• Fichiers sources :
• Lien : http://dimsos.dk/4093-nand-gate-synth/

synthé avec CD4093

• 1 x CD4093
• 1 x socket 14 pins
• 2 x cap 100uf
• 2 x cap 47uf
• 1 x cap 1500uf ou plus
• 3 x cap 100nf
• 3 x resist 1k
• 3 x resist 100k
• 1 x SPDT
• 2 x DPDT
• 3 x pot B1M (lin)
• 1 x pot A10k (log)
• 1 x audio jack

• Câbles de petite section.
• Fer à souder.
• étain.
• Pince coupante.

• Circuit imprimé ou plaque d'essais.
• Alim 12v (9V ça marche aussi)

Si vous parlez le danois, allez-y, vous n'aurez pas de souci pour tout assembler.

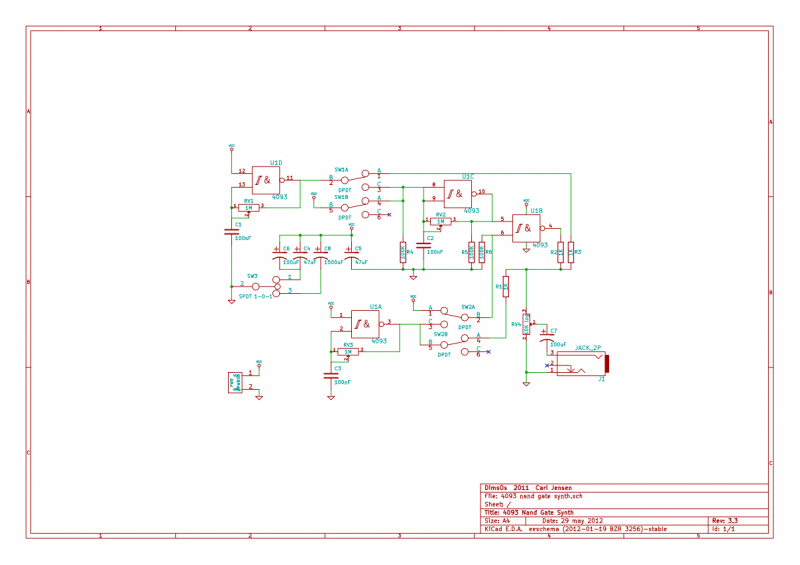

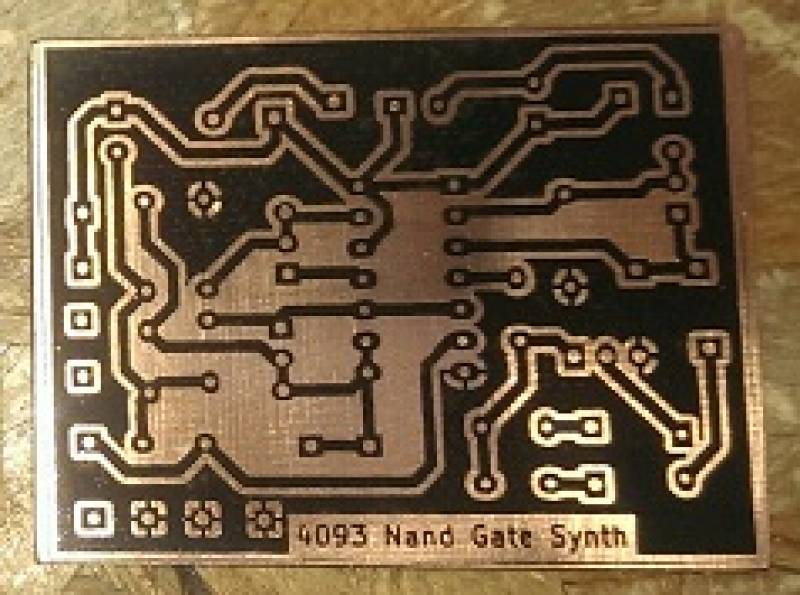

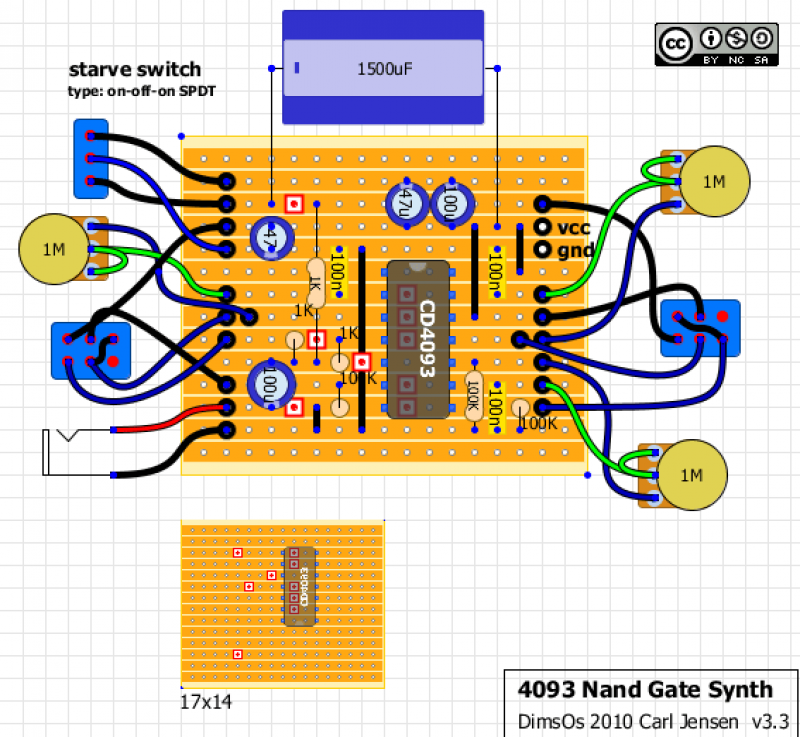

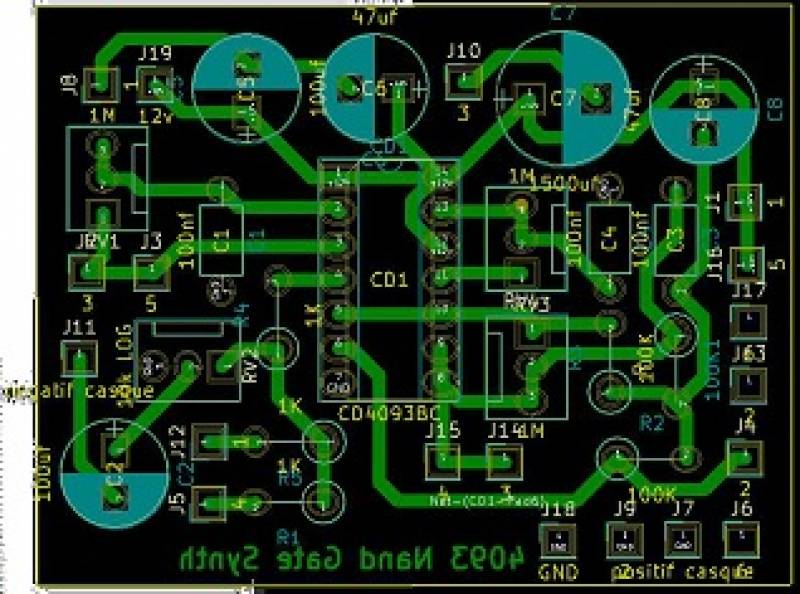

Par contre si le français c'est la langue dont vous maîtrisés le plus, je vous raconte que je vous ai laissé tous les fichiers dans les “fichiers sources” en SVG, (inkscape) pour créer vous propres CI, avec l'implantation des composants…

je vous souhaite bon travail et à bientôt pour des nouveaux projets.
