A4988

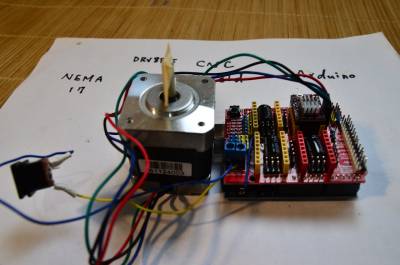

Voir projet TEMPS qui utilise 3 drivers avec une UNO et Shield.

// http://aconcaguasci.blogspot.fr/2016/11/arduino-cnc-shield-control-stepper.html

// current limit settings
/* 70
 * Current Limit = 0.7 * VRef * 2 = 1.4 * vref
 * nema 1.7 A
 * Vref = 1.7/ 1.4 = 1.2V
 * Test avec 9v . 06.01.2018
 */
#define EN        8

//Direction pin
#define X_DIR     5
#define Y_DIR     6
#define Z_DIR     7

//Step pin
#define X_STP     2
#define Y_STP     3
#define Z_STP     4

// a9488 settings
int delayTime=500; //Delay between each pause (uS)

void step(byte stepperPin, int steps)
{
  for (int i = 0; i < steps; i++) {
    digitalWrite(stepperPin, HIGH);
    delayMicroseconds(delayTime); // bloquant
    digitalWrite(stepperPin, LOW);
    delayMicroseconds(delayTime);
  }
}

void setup(){
  pinMode(X_STP, OUTPUT);
  pinMode(Y_STP, OUTPUT);
  pinMode(Z_STP, OUTPUT);

  pinMode(X_DIR, OUTPUT);
  pinMode(Y_DIR, OUTPUT);
  pinMode(Z_DIR, OUTPUT);

  digitalWrite(X_DIR, HIGH);
  digitalWrite(Y_DIR, HIGH);
  digitalWrite(Z_DIR, HIGH);

  pinMode(EN, OUTPUT);
  digitalWrite(EN, LOW);
}

void loop(){
  step(X_STP, 53); //X, Clockwise

  delay(1000);
}

Test vitesse

// Arduino UNO / CNC shield / 3 * A4988 drivers (microstep (1/16)) / 3 Steppers nema 17 HS???

// pins
#define X_DIR     5
#define Y_DIR     6
#define Z_DIR     7
#define X         2
#define Y         3
#define Z         4
#define EN        8

// Variables
int count=0;
int vitesse = 500; // vitesse 500 OK
int count_hour = 60; // normalement ~3200 pas pour changer d'heure (= tour)

void setup(){
  // Pins
  pinMode(X, OUTPUT);
  pinMode(Y, OUTPUT);
  pinMode(Z, OUTPUT);
  pinMode(X_DIR, OUTPUT);
  pinMode(Y_DIR, OUTPUT);
  pinMode(Z_DIR, OUTPUT);

  // Directions
  digitalWrite(X_DIR, HIGH);
  digitalWrite(Y_DIR, HIGH);
  digitalWrite(Z_DIR, HIGH);

  // Enable
  pinMode(EN, OUTPUT);
  digitalWrite(EN, LOW);
}

void loop(){
  count++;
  moveMotor(X,60,vitesse);
  moveMotor(Y,1,vitesse);
  if ((count % count_hour) == 0) {
    moveMotor(Z,1,vitesse);
  }
}

void moveMotor(int _pin, int _nb, int _delay){
  for (int i = 0; i < _nb; i++) {
    digitalWrite(_pin, HIGH);
    delayMicroseconds(_delay);
    digitalWrite(_pin, LOW);
    delayMicroseconds(_delay);
  }
}
