Objectifs : Découverte et premier pas sur une cnc

• Bases et logiciel du dessin vectoriel
• Comment exporter son fichier
• Aperçu de la chaîne logicielle et matérielle du dessin jusqua la machine

En CAO (conception assisté par ordinateur), le format vectoriel est tres utilisé car il permet de definir une forme avec seulement des points d'ancrage et des angles… Cela permet donc d'avoir un dessin jamais pixelisé, qui restera identique donc à n'importe quelle échelle. Le vectoriel est aussi utilisé pour le design de logotype , qui ont besoin d'être agrandi selon leurs usages…

Type de fichier : .svg (libre) .eps .ps .ai .dxf

• https://fr.wikipedia.org/wiki/Image_vectorielle

• Inkscape - le classique qui offre beaucoup de liberté
• LibreCad - plus austere orienté CAD donc avec des cotes et contraintes
• Freecad - Idem spécialisé en 3d
• Illustrator (non libre) - équivalent d'Inkscape

Touches : Ctrl + molette = ZOOM ; Bouton du milieu (molette) se deplacer (pan) ; MAJ+F6 : dessin plume
Grille et magnétisme : Pensez à utiliser la grille et le magnetisme pour vous faciliter le dessin. (A régler dans propriétés du document)

• Ressources Inkscape sur le wiki

• Ressources Freecad sur le wiki

Notes :

1. L'export en .dxf chosir bien Autocad .dxf et non .svg, .dxf
2. Attention les traits ne seront pas groupés : dans CAMBAM il faudra joindre (Ctrl+J) les traits.

On doit pour l'usage de la cnc exporter souvent en format .dxf et quelque fois en .svg

Au Lfo nous disposons de 3 type de machines qui utilise des fichiers vectoriels. Chacune on des fonctionnement légèrement différents. Mais le principe reste le même : On transforme un fichier vectoriel en GCODE pour la machine Le Gcode est une suite de coordonnées dans différents axes (x,y, z).

Notons que l'usage d'une fraiseuse à commande numérique est plus complexe car il y a notamment la taille de l'outil à prendre en compte !

Consultez les pages pour l'utilisation de chaque machine :

• Découpe papier et vynil - logiciel silhouette

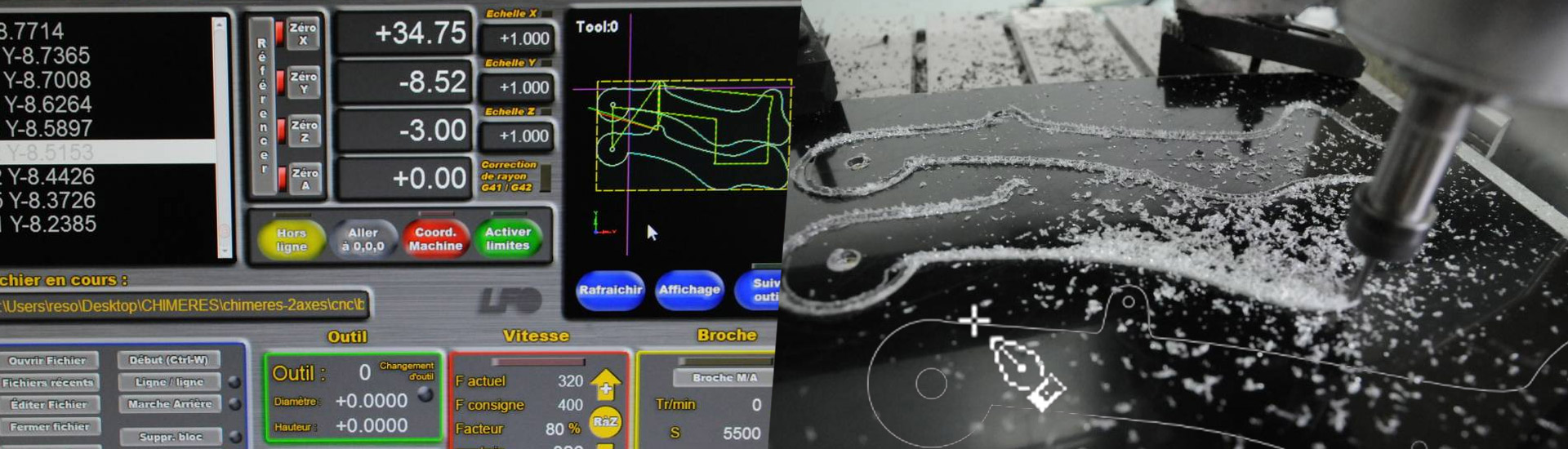

• Fraiseuse à commande numérique - logiciel cambam, et mach 3
• Découpe laser (à venir)

On peut utiliser Camotics (logiciel libre multiplateforme) : http://camotics.org/download.html pour simuler en 3d le travail de la cnc.
