Monter un FabLab

Cette page ressource est rédigé pour vous aider à monter un Fablab. N'hésitez pas à nous contacter pour toute question relative à ce sujet ! N'hésiter pas à consulter aussi le flossmanual dédié : http://fr.flossmanuals.net/fablab-hackerspace-les-lieux-de-fabrication-numerique-collaboratif/avec-quel-materiel/

Ressources

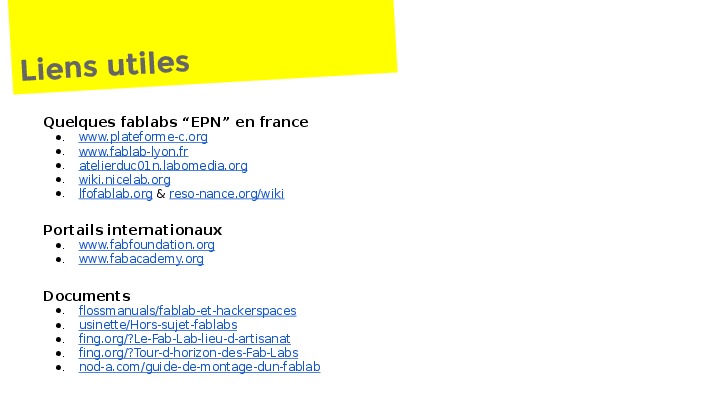

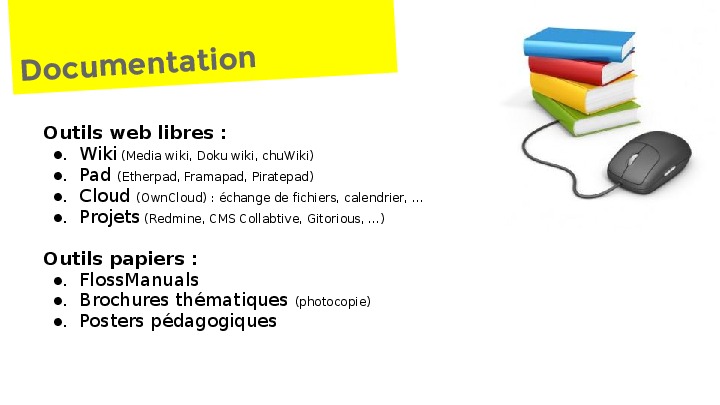

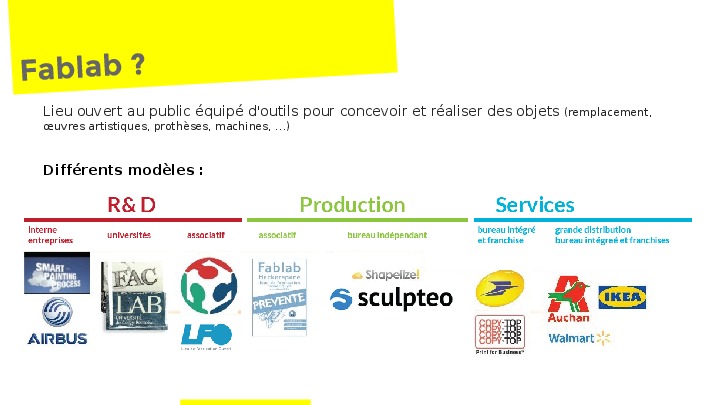

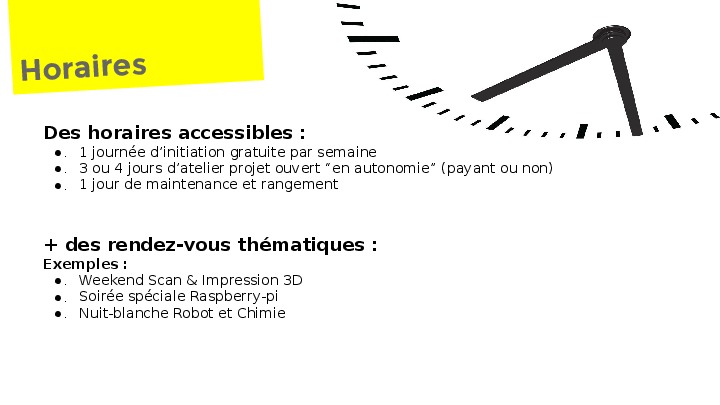

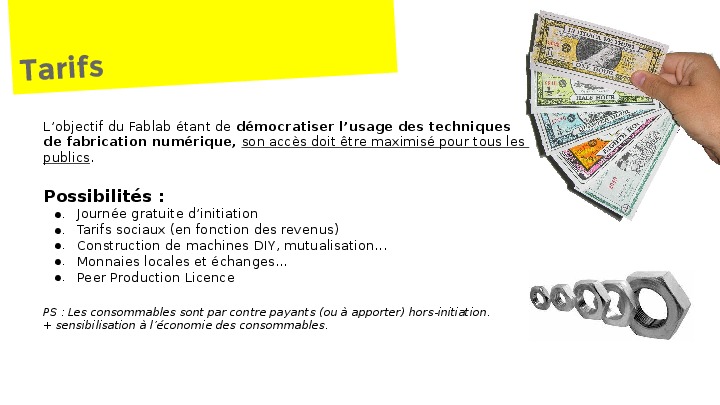

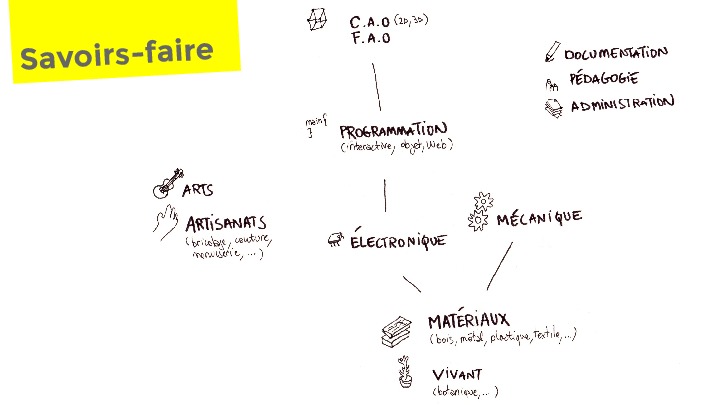

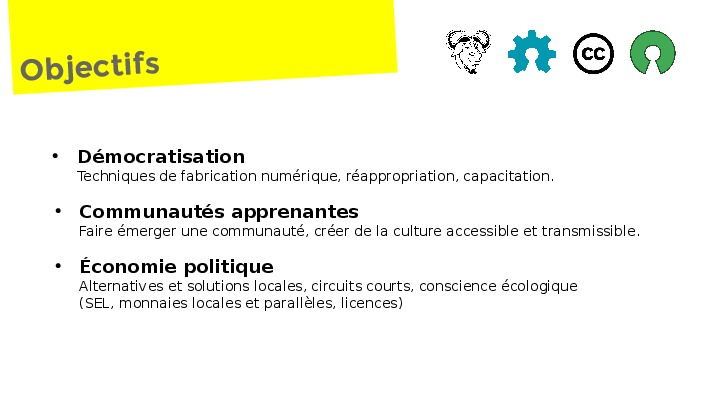

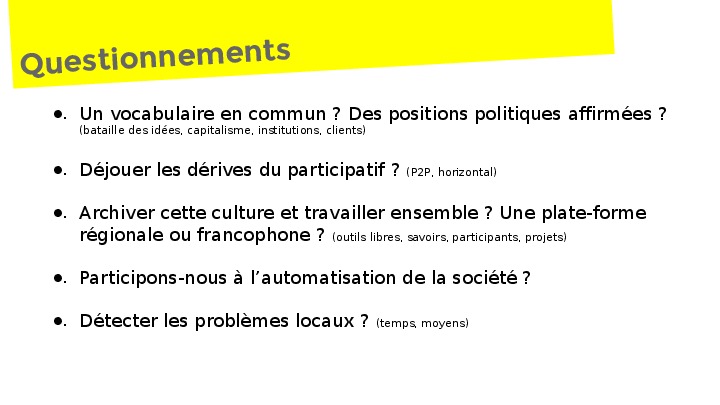

Présentation

Télécharger la présentation en pdf ou en odp

Investissement

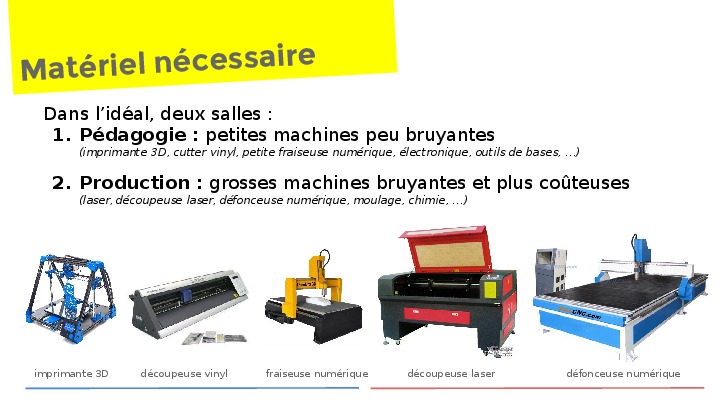

Coûts d'un Fablab minimal :

  • découpeuse 2D Silhouette Roméo : 250€ + consommables (cutter en plus, support)
  • imprimante prusa i3 3D en kit : 650€ (attention, long à assembler…, attention aussi penser à avoir une autre buse de rechange) sinon voir d'autres imprimantes
  • Découpe laser : à partir de 600€ (CO2 chinoise A4)
  • fraiseuse numérique cnc3040 : 1000€ + outils (mèches)
  • ordinateurs… (le mieux un ordinateur/machine)
  • scan : Kinect : 120€
  • matériel électronique (Arduinos, composants, matériel de prototypage, multiprises, …) : 800€-1000€ (tout dépend du nombre de personnes en même temps)
  • tables, chaises, …
  • petit établi + outillages classiques (perçeuse, scies, clés, vis, marteau étau, limes, pied à coulisse, pinces, agrapheuse …)
  • consommables : bobines pour 3D (30€ par bobines), supports découpeuse 2D, outils pour fraiseuse, encres, feuilles, …
  • matières premières (bois, métal, …)
  • inattendus

Total ~ 4000€ minimum.
Bien sur comptez un budget minimum de 10% de ce cout /an pour la maintenance.

Niveau fablab

Pour permettre au gens de se situer dans leur apprentissage des differentes techniques, on peut mettre en place un systeme de niveaux à valider pour chacune d'elle.

Exemples :

Impression 3d

Niveau 1

  • Télécharger un modèle sur internet (thingiverse,youmagine…etc)
  • Modéliser un objet simple sur un logiciel libre de 3d (blender, openscad ou freecad)
  • Générer le gcode avec Cura ou autre slicer et connaitre le vocabulaire de base (infill, température, shell, support)
  • Lancer une impression
  • Valider ce niveau en transmettant ces savoir-faire à une autre personne, ou en documentant un projet qui les utilise

Niveau 2

  • Modéliser des objets plus complexes
  • Connaitre les différents logiciels de 3d et leurs avantages et inconvénients
  • Corriger un modèle 3d défectueux au passage en gcode (?)
  • Connaitre bien les différents paramètres avancés du logiciel qui génère le Gcode. (Cura ou autre)
  • Valider ce niveau en transmettant ces savoir-faire à une autre personne, ou en documentant un projet qui les utilise

Fraiseuse et CNC

Niveau 1

  • Dessin 2d
  • Découverte des différentes possibilité d'usinage (poche, contour,gravure) dans logiciel CAM
  • Utiliser le logiciel du router cnc (mach3 ou autre)
  • Changer de fraise et savoir choisir une fraise adaptée pour chaque usinage

Niveau 2

  • Usinage d'objet complexe
  • Usinage 3d
